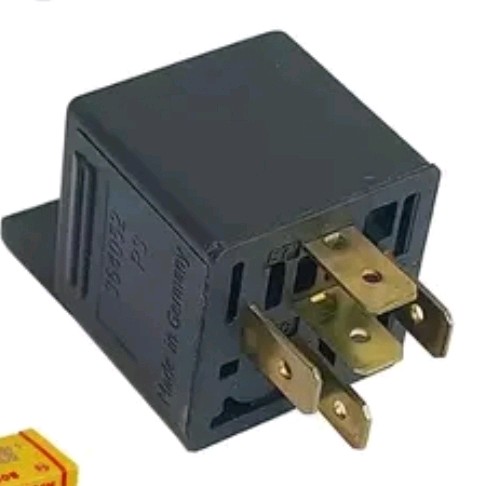

relay (o relevador) de 5 patas de 12V es un interruptor electromecánico universal utilizado en automoción. Su función principal es controlar circuitos de alta corriente (como luces, electroventiladores o cornetas) mediante una señal de baja corriente, protegiendo así los interruptores de tu tablero.
🔍 Significado de cada pata (Numeración Estándar ISO)
La base del relay tiene 5 pines numerados que se conectan de la siguiente manera: [1]
- Pin 85: Entrada de la bobina (Tierra / Negativo
-). - Pin 86: Entrada de la bobina (Corriente de activación / Positivo
+desde tu interruptor). - Pin 30: Entrada de potencia principal (Línea directa de la batería, usualmente con un fusible).
- Pin 87a: Salida de potencia Normalmente Cerrada (NC). Tiene corriente cuando el relay está apagado.
- Pin 87: Salida de potencia Normalmente Abierta (NO). Tiene corriente solo cuando el relay está encendido
